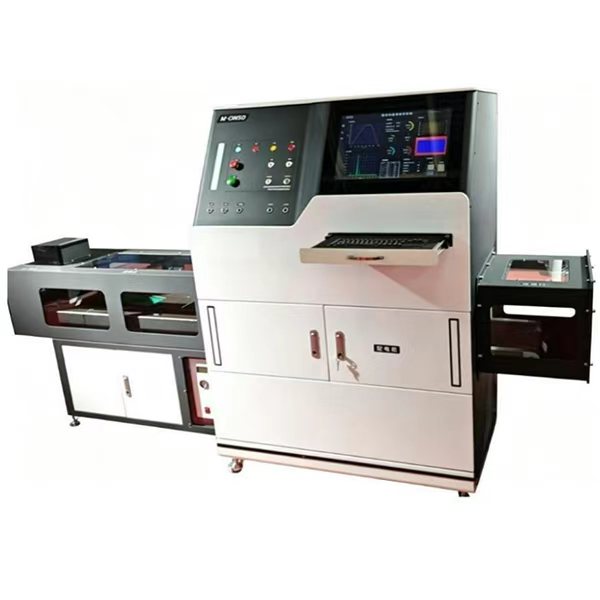

融合光谱煤质在线分析仪

1、产品介绍
产品采用了分子基吸收光谱原子发射光谱的近红外光谱（NIRS）-X 射线荧光光谱（XRF）双光谱技术，通过双目面阵三维结构光、显微光学成像等多维感知校准及 AI 学习模型，实现对皮带上煤炭发热量、全硫、灰分、全水、灰熔点及元素含量的实时、在线分析。

产品从物台扫描、采制检控制、计算成像、光谱检测全部实现了数字化检测、自动化控制、智能化分析，全程自动无人干预，构建全景、真实、准确、快速、透明的的在线检测模式，助力煤场智能化、混配精细化、掺烧智慧化，可广泛应用于煤矿、电力、煤化工、建材等煤基能源产业，助力推动全产业链的煤炭清洁利用、服务能源产业的碳足迹管理以及双控转型。

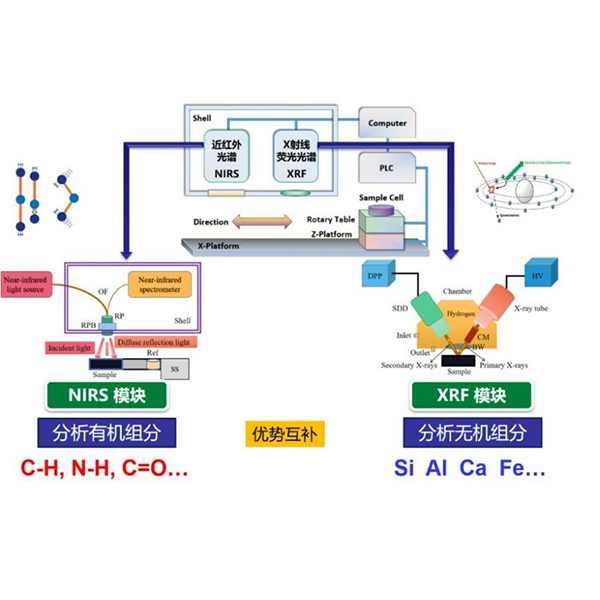

NIRS-XRF 双光谱技术优势在于，近红外光谱分析煤中涉及发热量和挥发分计算的 C-H、N-H、C=O 等关键组分，X 荧光光谱主要用于分析煤中 Si、Al、Ca、Fe、Mg、Ti 等无机成灰组分以及 S 元素，双源相辅相成、优势互补，准确、提取与煤质成分相关的特征，共同实现对煤质成分的分析。

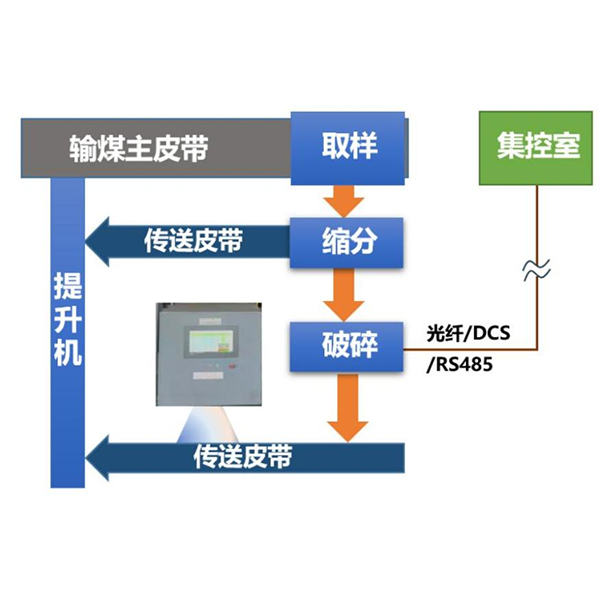

仪器由采样机、缩分机、破碎机、检测主机、提升机、传送皮带等组成。工作流程是：采样机以预定频率从输送皮带的煤流中采集样本；样本缩分后通过破碎机将粒度缩小至 6 mm 以下；煤样落至传送皮带上并被整平，进入检测主机下方进行煤质分析，输出关键煤质指标；分析后的样本及余料通过提升机返回至输煤主皮带，闭环循环。

2、产品特色
1）高精度测量：采用成熟可靠、精度高、先进、实时性能好、适用范围广的 X 射线荧光光谱近红外光谱分析技术，能够以高精度监测煤质参数，适用于多种煤炭生产场景，确保数据的可靠性和准确性。
2）实时监测能力：具备快速响应能力，能够实时跟踪煤炭生产中的关键参数，如灰分、挥发分、全硫、水分和多种元素含量，提供及时的数据反馈和自动告警功能，保障生产过程的顺利运行。
3）灵活配置调整：允许用户根据具体需求进行参数配置和系统调整，适应多变的生产环境和不同的监测需求。
4）数据处理：支持数据挖掘和统计分析功能，能自动生成报表和导出分析结果，为决策提供有力的数据支持。
5）高可靠性设计：结构坚固耐用，能在严苛的工业环境中稳定运行，设计寿命长且易于维护，确保长期使用的经济性和效率。
6）人性化界面：操作界面简洁直观，优化用户体验，降低操作复杂性并提高工作效率。
7）安全保障措施：提供坚实的数据安全机制，包括数据加密、权限控制以及远程系统升级功能，确保企业数据的安全性和保密性。
3、功能参数
1）获得实时的煤质数据，数据上网，分析指标包括煤中灰分、挥发分、发热量、硫分、水分及元素含量；
2）测量精度：

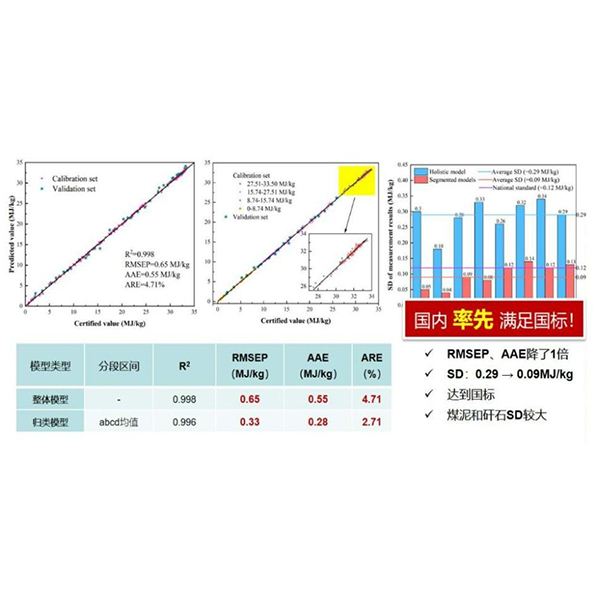

灰分：<15%时，平均误差≤0.4%；15～30%时，平均误差≤0.9%；灰分 30～45%时，平均误差≤1%；灰分>45%时，平均误差≤1.5%；发热量：平均误差≤100 大卡；水分：5%～15%时，平均误差≤1%；15%～25%时，平均误差≤1.5%；≥25%时，平均误差≤2%；硫分：≤1%时，平均误差≤0.1%；1~4%时，平均误差≤0.2%；≥4%时，平均误差≤0.3%；挥发分：≤20%时，平均误差≤1%；20~40%时，平均误差≤1.5%；≥40%时，平均误差≤2%；灰熔点：变形温度 DT 平均误差≤80℃，半球温度 HT平均误差≤80℃，流动温度 FT平均误差≤80℃。
3）检测时间：显示刷新时间 1 分钟，瞬时水分、灰分、发热量、硫分滚动累计时间 1～10 分钟可选；
4）报表功能：班产量、日产量煤质报表统计、记录、查询；
5）网络功能：上位软件具有网络功能，实现数据网络共享；
6）输入输出接口：1 路 RS-485 通讯接口，1 路以太网接口，1路 4~20mA 输入、1 路 4~20mA 输出，用于通讯及数据接入；
7）电压：220V±5%，防爆等级：ExdII B T6 Gb，防护等级：IP65；
8）环境温湿度：温度-45℃~+45℃，≤98%RH；
9）数据存储与查询：系统自动记录每分钟的测量数据到硬盘，程序具有查询 1 分钟、10 分钟数据与曲线的功能，能够查询小时、日、区间的数据；数据可通过第三方软件进行读取（TCP/IP 通信协议），且预留与现有的生产管理系统进行数据通讯的数据接口；
10）数字量输出：提供 TCP/IP 通信协议，提供串行通信协议；具有报警输出功能，灰分仪异常、环境异常、检测异常时发出报警；
11）模拟量输出：电流 4～20mA 输出；可实现灰分、发热量等接入到集控系统；
12）分仪测量结果不受粉尘、水蒸气、颜色等环境因素影响，具有监测环境温湿度的功能，能够自动控制探测部件的温度；灰分仪具备降温功能，保证在温度和湿度较高的情况下正常工作；
13）能适应皮带上煤质数据变化的范围，正常运行时不需要人工选择曲线；
14）根据带式输送机开停信号，自动控制检测装置的工作状态；
15）尺寸大小：2800mm×720mm×1500mm；
16）系统总重量：1800kg。
