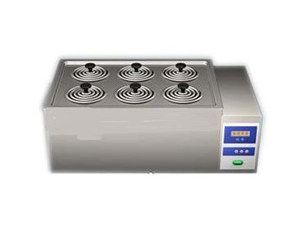

电子恒温水浴锅 基本结构

1、箱体外壳
冷轧钢板喷塑壳体，分隔成左右两区：左侧水浴工作槽，右侧电气控制仓，起到防护、绝缘支撑作用。
2、水浴内胆
不锈钢一体成型水槽，用于盛装导热用水；内部放置样品网架，底部布置加热元件与温度探头。
3、电加热管
浸没式不锈钢电热管，给水介质提供热源。
4、温度传感器（Cu50 铜电阻探头）
浸入水中，实时采集水温信号，传输至温控仪表。
5、数显温控系统（电控部分）
温控仪表、固态继电器 / 交流接触器、电源开关、指示灯、接线端子。实现温度设定、测温、自动通断加热。
6、组合多孔锅盖
环形可拆卸盖圈，适配烧杯、三角瓶、试管，减少热量散失，防止水分快速蒸发。
7、样品网架
不锈钢格栅，承托容器，避免器皿直接触碰加热管。
8、排水装置
内胆底部排水阀门 / 排水嘴，方便排空槽内水体。
9、电源线、接地端子
保障用电安全，设备可靠接地，防止漏电。
选配结构（循环水浴型）
内置循环水泵，推动槽内水体流动，提升整槽温度均匀性，普通经济型水浴锅无此部件。
