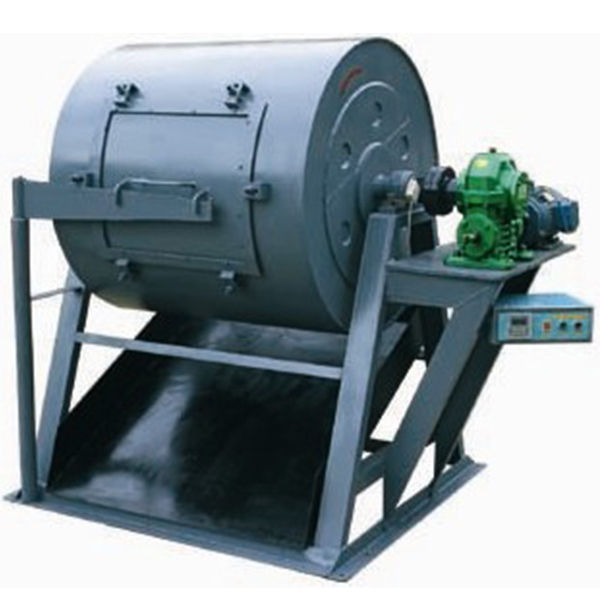

烧结球团转鼓试验机 设备结构组成

整机主要由转鼓筒体组件、传动驱动单元、机架底座、控制系统、卸料机构、安全防护部件六大部分组成，适配 GB/T24531‑2009 国标。
1. 转鼓筒体组件（核心工作部件）
滚筒筒体：耐磨厚钢板卷制焊接，标准内径 Φ1000mm，有效宽度 500mm；长期受矿石撞击磨损。筒体磨损变薄会等效增加内径，影响试验结果。
提升板（提料板）：筒体内 2 块，高度 50mm；随筒体旋转将矿料提升至高处后跌落，实现冲击破碎。磨损后高度低于 47mm 进行更换。
装卸料门：筒体侧面带密封舱门，用于装取试样；配有压扣锁紧机构。
密封垫片：鼓门密封，防止运转过程矿粉外溢，漏粉直接造成检测误差。
主轴及法兰：筒体两侧法兰连接支撑主轴，传递扭矩。
2. 传动驱动单元
驱动电机：三相异步电机，常规功率 1.5kW，380V 供电。
减速机：齿轮减速机构，把电机高转速降为转鼓标准 25r/min。
联轴器 / 链传动：连接减速机输出轴与转鼓主轴。
手动盘车机构：断电后手动转动筒体，方便卸料、检修。
制动装置：到达设定转数快速制动停机，避免惯性多转，保证转数稳定。
3. 机架底座
整体型钢焊接底座，承重全部筒体、传动部件；底座预留地脚安装孔，用于地面固定，防止设备运转震动移位。两侧装有轴承座，支撑转鼓主轴旋转。
4. 电气控制系统
计数器 / PLC 控制器：预置转数（标准 200 转），实时采集转鼓旋转圈数，到达设定转数自动停机。
操作面板：启动、停止、复位按键，转速、转数显示窗口。
电气箱：接触器、热保护，具备过载保护，防止卡料烧电机。
转速检测元件：采集实际转速，监控是否 25±1.5r/min。
5. 卸料机构
卸料导料槽：试验结束，转动筒体使料门对准导料槽，矿石顺着导料槽全部排出，下方放置接料容器。
6. 安全防护部件
防护罩：传动部位（链轮、联轴器）防护，防止人员触碰运动部件。
安全联锁（高配机型）：鼓门未锁紧，设备无法启动，防止运转中舱门意外打开。
