粘结指数仪静压的原理

粘结指数仪的静压，核心是在标准压力与时间下压实混合煤样，为后续干馏成焦提供均匀、稳定的初始状态，确保G值测定准确。

 一、静压的核心原理（国标GB/T 5447）

1. 压力来源与参数

    - 采用标准压块（镍铬钢，110–120g）+ 压力器，对煤样施加6kgf（≈58.8N）的垂直静压力。

    - 静压时间严格控制为30秒，保证压实程度一致。

2. 压实作用

    - 除去搅拌后煤样的空隙，使试验煤与专用无烟煤颗粒紧密接触、分布均匀。

    - 形成平整、致密的煤饼，避免高温干馏时因气流冲击导致煤样飞溅、挥发分异常流失。

3. 对测定结果的意义

    - 统一初始堆积密度，让后续干馏生成的胶质体能均匀浸润、粘结无烟煤颗粒。

    - 保证不同批次、不同人员操作的焦块结构一致，使转鼓强度试验与G值计算具备可比性。

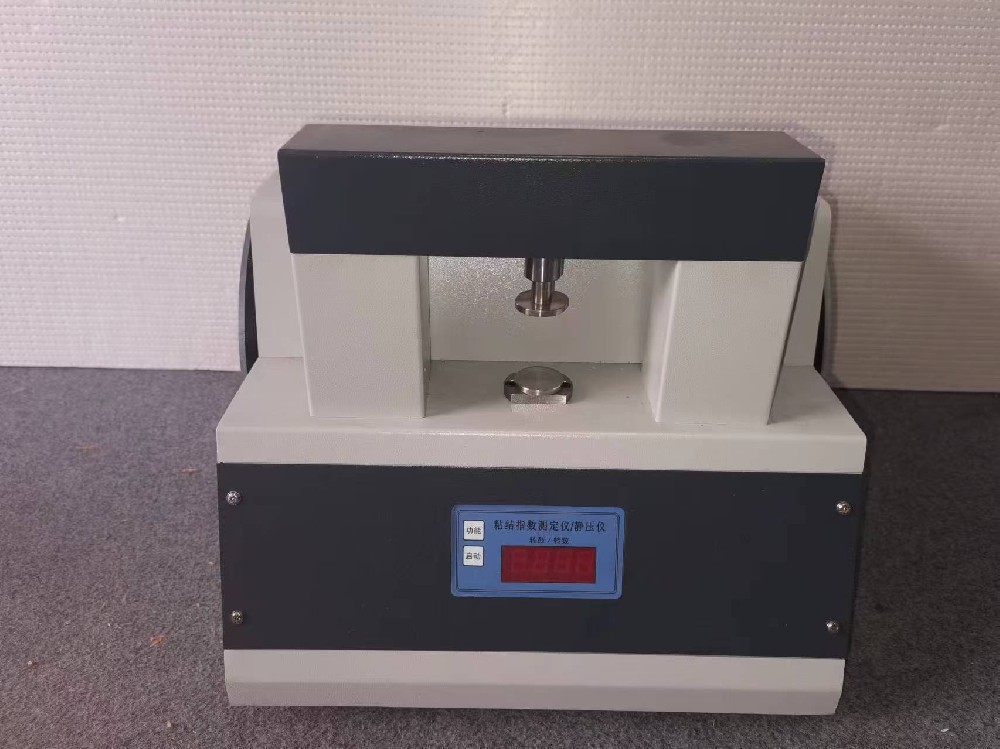

二、静压操作流程

1. 搅拌结束后，将混合煤样拨平，沿坩埚壁略低1–2mm，便于压块压实后表面平齐。

2. 用镊子将压块置于坩埚中间，放入压力器托盘。

3. 仪器自动放下压杆，施加6kgf压力，静压30秒后自动复位。

4. 压块保留在煤样上，加盖后送入马弗炉干馏。
