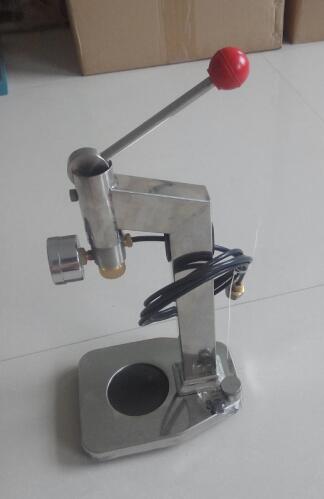

制样机的压紧装置怎么安装

通用安装步骤：

1.  定位与固定底座（若有）

    - 将压紧装置的底座放置在制样机安装位置，用水平尺校准水平度，偏差需控制在0.5mm/m以内，避免运行时出现倾斜或振动。

    - 用配套紧固螺栓预固定底座，不要完全拧紧，预留微调空间。

2.  装配核心传动部件

    - 轴承安装：将轴承平稳嵌入压臂或丝杆的轴承座内，涂抹少量润滑脂，确保轴承转动灵活无卡顿。

    - 丝杆与压臂连接：将丝杆穿过压臂的螺纹孔，旋入锁紧螺母，注意螺纹方向（右旋为常规方向），避免反装导致压紧动作失效。

    - 弹簧组件安装：若为弹簧式压紧装置，将弹簧套在丝杆上，调整弹簧压缩量（参考设备手册的预紧力参数），保证压紧力均匀。

3.  安装压头与密封部件

    - 根据制样需求选择匹配的压头（如平面压头、凹形压头），将压头固定在压臂下端，用内六角螺栓锁紧，扭矩值严格遵循手册要求（一般为20–50N·m，具体依设备型号而定）。

    - 安装密封垫（橡胶或聚氨酯材质），贴合压头与压臂的连接处，防止制样粉尘进入传动机构造成磨损。

4.  整体紧固与位置校准

    - 再次用水平尺检查压紧装置的垂直度和水平度，确认无误后，按对角线顺序拧紧底座的固定螺栓，防止底座变形。

    - 手动转动丝杆，测试压头升降是否顺畅，压头下行至低点时，需与制样腔的进料口对齐，偏差不超过2mm。

 5.  电气与限位装置连接（若为电动压紧）

    - 连接压紧电机的电源线和控制线，注意电机转向，通电前需确认接线相位正确。

    - 安装行程开关或接近传感器，调整限位位置，确保压头下行至设定位置时自动停止，避免过度压紧损坏设备或试样。
